ELM 327 (BT/USB) Modified MS+HS Can для программы FORScan

Назначение

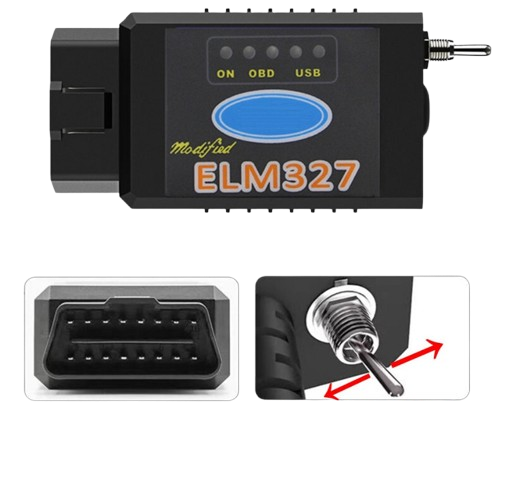

Этот адаптер создан специально для глубокой диагностики автомобилей Ford, Mazda, Lincoln и Mercury через программу FORScan . В отличие от обычного ELM327, он оснащён физическим переключателем на высокоскоростную CAN-шину (HS-CAN) и среднюю CAN-шину (MS-CAN), что позволяет подключиться абсолютно ко всем электронным блокам управления автомобиля .

Почему нельзя просто взять обычный ELM327?
Обычный ELM327 «из коробки» работает только с высокоскоростной шиной HS-CAN (пины 6 и 14), на которой висят только двигатель и АКПП . Для диагностики всех остальных блоков (BCM, ABS, подушки, климат, сиденья, люк и т.д.) нужен доступ к шине MS-CAN, которая расположена на нестандартных пинах 3 и 11 . В этом адаптере есть специальный переключатель (тумблер), который переключает сканер между этими двумя шинами .

Какие марки и модели поддерживает?

• Ford (Focus, Mondeo, Kuga, Fiesta, Transit, Explorer, Mustang, F-150 и др.)

• Mazda (большинство моделей до 7-го поколения)

• Lincoln (все модели с 1996 года)

• Mercury (все модели с 1996 года)

Год выпуска: 1996 – 2022 (и более поздние с ограничениями)

Что можно делать с помощью FORScan

Бесплатно (на любой версии):

• Чтение и удаление кодов ошибок из ВСЕХ блоков (не только двигателя)

• Просмотр параметров в реальном времени (графики и цифры)

• Тесты исполнительных механизмов (включение вентилятора, реле, форсунок и т.д.)

• Сброс сервисных интервалов (масло, тормозные колодки)

• Регистрация нового аккумулятора (BMS)

По расширенной лицензии (бесплатно на 2 месяца, потом нужно продлевать):

• Кодирование и программирование блоков управления

• Активация скрытых функций (Bambi Mode, автозакрытие окон, отключение двойного звукового сигнала и т.д.)

• Адаптация дроссельной заслонки

• Калибровка датчика угла поворота руля

• Программирование ключей иммобилайзера (PATS)

Полный список доступных блоков (на что переключатель даёт доступ)

HS-CAN (положение переключателя 1):
APIM (синхронизация), DCDC (преобразователь), HCM (фары), TCM (КПП), PAM (парктроники), PCM (двигатель)

HS-CAN2:
ABS, FDSM, GWM (шлюз), IPMA (камеры), PSCM (усилитель руля), RCM (подушки), SCCM (рулевая колонка)

MS-CAN (положение переключателя 2):
BCM (кузовная электроника), DSM (сиденья), DM (двери), FCIM (климат), HSWM (руль), GPSM (навигация), TRM (прицеп), RGTM (задние фонари/люк)

Поддерживаемые операционные системы

• Windows (XP, 7, 8, 10, 11) – полный функционал, включая кодирование

• Android / iOS (через Bluetooth) – только базовая диагностика (Lite версия)

Важные нюансы

• USB версия лучше! Полный функционал программы (кодирование, адаптации) доступен только на USB версии через Windows

• Требуется драйвер CH340 или FTDI (в зависимости от версии адаптера)

• Бета-версия FORScan в комплекте позволяет только диагностировать. Для адаптаций и программирования нужна регистрация на форуме FORScan (бесплатная 2-месячная пробная лицензия)

• Не работает на новых Mazda 7G (Mazda 3 2019+, CX-30, MX-30)

Комплектация ELM 327 (BT/USB) Modified MS+HS Can

• Адаптер ELM 327 (BT/USB) Modified

• Программное обеспечение на русском языке (бета-версия FORScan)

• USB кабель (для USB версии)

• CD диск с драйверами (чаще всего ссылка на скачивание)

ELM 327 (BT/USB) Modified MS+HS Can для программы FORScan – станет незаменимым помощником при работе с автомобилями FORD и Mazda на уровне, близком к дилерскому, но за вменяемые деньги!
