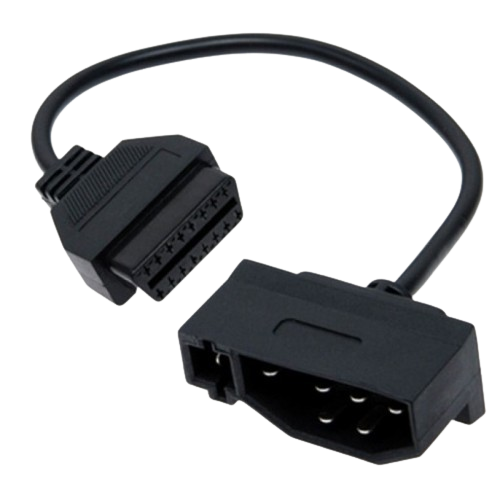

Адаптер-переходник OBD2 – 7 pin Ford

Назначение
Этот переходник позволяет подключить современный диагностический сканер со стандартным 16-контактным разъемом OBD2 к старым автомобилям Ford, Lincoln и Mercury, у которых используется 7-контактный диагностический разъем (OBD1) . Без такого адаптера вы просто не сможете провести диагностику большинства Ford, выпущенных в период с 1985 по 1995 год .

На каких автомобилях Ford работает

Адаптер подходит для старых моделей Ford, Lincoln и Mercury, которые оснащены 7-контактным диагностическим разъемом OBD1 . В первую очередь это автомобили, выпускавшиеся с середины 80-х до середины 90-х годов.

7-контактный разъем обычно расположен под капотом . Он представляет собой комбинацию 6-контактного и одноконтактного разъемов (системы MCU и EEC-IV) .

Важное предупреждение: работает не со всеми сканерами!

Тут есть очень важный момент. Этот адаптер — только физический переходник контактов, он не преобразует протоколы . Чтобы диагностика заработала, ваш сканер должен поддерживать старые протоколы Ford, такие как EEC-IV .

Обычные недорогие ELM327 адаптеры и стандартные приложения (например, Torque) по умолчанию рассчитаны на OBD2 и могут не работать с такими старыми автомобилями . Пользователи на форумах подтверждают: «У меня через этот переходник не видит через Bluetooth адаптер» .

Техническая информация (распиновка качественного переходника)

Правильная распиновка для надежной работы :

• OBD1 Pin 1 → OBD2 Pin 7 (K-Line)

• OBD1 Pin 2 → OBD2 Pin 6 (CAN High)

• OBD1 Pin 3 → OBD2 Pin 4+5 (масса / GND)

• OBD1 Pin 4 → OBD2 Pin 9 (CAN Low)

• OBD1 Pin 5 → OBD2 Pin 15 (L-Line)

• OBD1 Pin 6 → OBD2 Pin 7 (K-Line)

• OBD1 Pin 7 → OBD2 Pin 16 (питание +12V)

С какими сканерами гарантированно работает

Адаптер совместим с диагностическими приборами, которые поддерживают протокол EEC-IV :

• Autel (оригинальные кабели производителя)

• Launch X431

• K-Line адаптер VAG COM 311.2/409

• Универсальный адаптер ELM 327 USB/Bluetooth (но с оговорками)

• GALLETTO 1260

Альтернативный способ диагностики без сканера

Если ваш сканер не видит автомобиль даже через переходник — не отчаивайтесь. На старых Ford (как и на многих авто 90-х) ошибки можно считать обычной перемычкой или скрепкой :

«Один конец перемычки на минус, а второй на одиночный провод... включаешь зажигание и чек начнет мигать, остаётся только посчитать правильно» .

Кому пригодится этот адаптер

• Владельцам старых Ford, Lincoln, Mercury 80-х – середины 90-х годов

• Сервисам, обслуживающим американские автомобили прошлых лет

• Коллекционерам и реставраторам ретро-автомобилей

• Диагностам, работающим с мультимарочными сканерами

Хотите сами читать ошибки на своем старом Ford? Подключайте сканер через этот переходник! Только убедитесь, что ваш диагностический прибор поддерживает старые протоколы Ford (EEC-IV), иначе адаптер не заработает . Если не уверены — просто спросите нас, поможем подобрать то, что реально будет работать.
