Mercedes Benz SD Connect 4 – дилерский диагностический интерфейс

Назначение

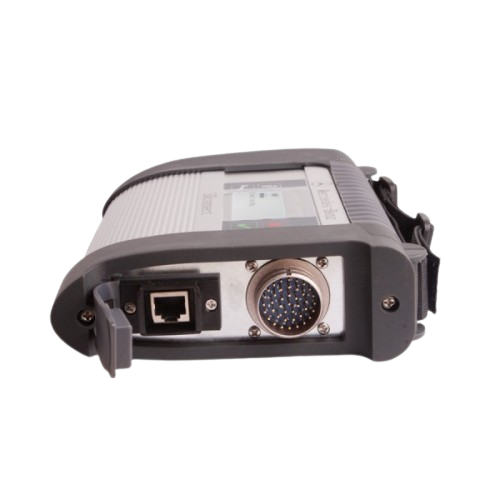

Mercedes Benz SD Connect 4 (Star Diagnosis Compact 4) – это мощнейший диагностический интерфейс, предназначенный для профессиональной диагностики, программирования и кодирования автомобилей концерна Daimler AG . Сканер является дилерским оборудованием и работает со всеми электронными блоками управления легковых автомобилей Mercedes-Benz, Smart, Maybach, а также с грузовой техникой, автобусами и спецтранспортом .

Программное обеспечение
Прибор работает с оригинальным дилерским ПО Mercedes-Benz:

• Xentry / DAS – основная диагностическая система

• WIS (Workshop Information System) – техническая документация, схемы, инструкции по ремонту

• EPC (Electronic Parts Catalogue) – электронный каталог запчастей

• Star Finder – поиск компонентов

• Vediamo – инженерное кодирование и программирование

Функциональные возможности

• Идентификация автомобиля в ручном или автоматическом режимах

• Считывание и удаление кодов неисправностей (DTC) из всех электронных блоков

• Вывод параметров в реальном времени в цифровом или графическом режимах (Live Data)

• Стоп-кадр параметров для дальнейшего просмотра (Freeze Frame)

• Адаптации и программирование блоков управления (ECU flashing)

• Малое и длинное кодирование, изменение комплектаций автомобиля

• Активация и дезактивация компонентов (активные тесты)

• Программирование ключей и работа с иммобилайзером

• Сброс сервисных интервалов

• Сброс адаптаций и калибровка систем

• Guided Fault Finding (GFF) – пошаговые инструкции по поиску неисправностей

• И многое другое

Star Diagnosis CANtool
В сканере реализована новая система диагностики CAN-шины – Star Diagnosis CANtool. Она применяется для точнейшей диагностики CAN-шины на всех моделях Mercedes-Benz, включая последние кузова . CANtool работает в двух режимах:

1. Диагностика CAN через Xentry/DAS (общий режим)

2. Диагностика CAN через утилиту SDscan (экспертный режим)

Функции SDscan: мониторинг CAN-шины, выбор и конфигурирование сигналов, принудительная активация CAN-шины, управление элементами CAN-шины, поиск причин разрядки АКБ .

Важная информация о версиях
Прибор доступен в двух вариантах: с встроенным DoIP модулем и без него . DoIP модуль предназначен для работы со свежими автомобилями после 2018 года. Без его наличия будет выполняться не весь функционал ПО для автомобилей после 2017-2018 года выпуска .

Поддерживаемые автомобили

Легковые Mercedes-Benz:
A-класс (168, 169, 176), B-класс (245, 246), C-класс (202, 203, 204, 205), E-класс (124, 210, 211, 212, 213), S-класс (126, 140, 220, 221, 222), CL (140, 215, 216), CLK (208, 209), CLS (219, 218), SL (107, 129, 230, 231), SLK (170, 171, 172), SLS (197), M-класс (163, 164, 166), G-класс (460, 461, 463), GL (164), GLK (204), R (251), Viano / V-класс (638, 639), Sprinter (903, 906, 907) и другие

Грузовые автомобили и автобусы:
Actros, Atego, Axor, Econic, Zetros, Unimog, Citaro, Travego, Tourismo, Conecto, Integro и другие модели

Другие марки концерна:
Smart, Maybach, Mitsubishi Fuso Canter, Setra

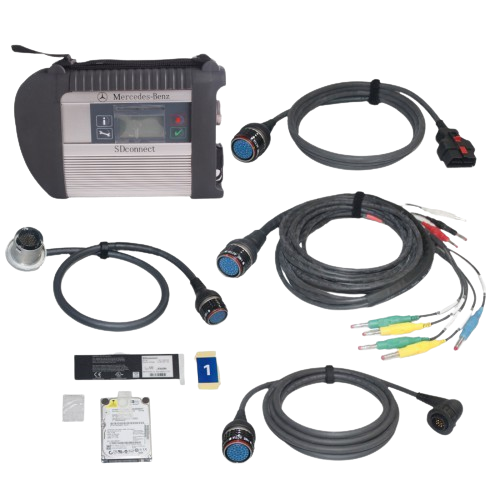

Комплектация

• Адаптер Mercedes Benz SD Connect 4 (мультиплексор)

• Сетевой кабель (LAN) для подключения к ПК

• Диагностический кабель OBD2 (16 pin)

• Адаптер 38 pin

• Адаптер 14 pin

• Адаптер 4 pin (универсальный)

• Кейс для хранения и транспортировки

Mercedes Benz SD Connect 4 – это профессиональный дилерский сканер для полной диагностики всех автомобилей Mercedes-Benz, Smart, Maybach и коммерческого транспорта концерна Daimler AG на уровне официального дилера!
