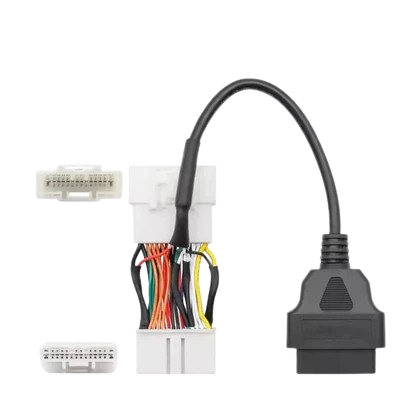

Адаптер Tesla 26 pin (Model 3/Y) – переходник на OBD2 разъем

Назначение
Этот переходник предназначен для подключения стандартного диагностического сканера с 16-контактным разъемом OBD2 к автомобилям Tesla Model 3 и Model Y . На этих автомобилях используется 26-контактный диагностический разъем, несовместимый с обычным OBD2-оборудованием . Адаптер преобразует разъем Tesla в стандартный 16-пиновый порт, позволяя проводить диагностику, считывать ошибки и отслеживать параметры автомобиля в реальном времени .

На каких автомобилях работает

Адаптер подходит для Tesla Model 3 и Model Y . Важно уточнять год выпуска:

• Model 3: с 2019 года (после января 2019)

• Model Y: с 2019-2020 года

Более ранние Model 3 (до 2019 года) имеют другой форм-фактор разъема, и этот переходник им не подходит .

Где находится диагностический разъем Tesla

26-контактный разъем расположен в салоне автомобиля под приборной панелью с левой стороны (со стороны водителя) . Это штатный диагностический порт, который используется официальными сервисными центрами Tesla.

Техническая информация

В современных Tesla (Model 3/Y) на 26-контактном разъеме доступны стандартные OBD2 сигналы :

• Контакт 16 (+12V питание) – обеспечивает до 1А тока на старых моделях, на новых (2024+) – до 4А

• Контакты 4 и 5 (масса / GND)

• Контакты 6 и 14 (CAN High и CAN Low) – именно эти линии используются для диагностики

Стандартная распиновка адаптера соединяет соответствующие контакты 26-pin разъема с 16-pin OBD2 разъемом .

С какими сканерами работает

Переходник совместим со многими профессиональными диагностическими приборами:

• Autel: MaxiSys Ultra, Elite II PRO, MS908S PRO, MS909, MS919 и др.

• Launch: X431 и другие модели

• Другие OBD2 сканеры: универсальные и мультимарочные (при совместимости с Tesla)

Что можно делать с этим адаптером

• Подключать профессиональный сканер для диагностики систем Tesla

• Считывать и сбрасывать коды ошибок (DTC)

• Смотреть параметры в реальном времени (скорость, заряд батареи, температуру и др.)

• Проводить тесты исполнительных механизмов

• Использовать с CAN-интерфейсами для доступа к шине данных автомобиля

Важные нюансы

Перед покупкой учтите несколько моментов:

• Убедитесь, что ваш сканер имеет программное обеспечение для диагностики Tesla (не все универсальные сканеры поддерживают эту марку)

• Некоторые функции могут быть ограничены – Tesla использует специфичные протоколы и шифрование

• Адаптер предназначен для Model 3 и Model Y, для Model S и Model X используются другие переходники

Кому пригодится этот адаптер

• Владельцам Tesla Model 3 и Model Y для самостоятельной диагностики

• Сервисам, обслуживающим электромобили Tesla

• Диагностам, работающим с Autel, Launch и другими профессиональными сканерами

Хотите самостоятельно диагностировать свою Tesla? Подключайте профессиональный сканер через этот переходник – и сможете получать доступ к CAN-шине автомобиля, считывать ошибки и отслеживать параметры в реальном времени!
