UPA-USB Serial Programmer – универсальный программатор для EEPROM и микроконтроллеров

Назначение
UPA-USB Serial Programmer – это профессиональный инструмент для работы с микросхемами памяти EEPROM от STMicroelectronics, Motorola, Atmel, включая защищённые от считывания образцы, а также для программирования AVR процессоров. Если вы занимаетесь ремонтом автомобильных блоков управления, иммобилайзеров, приборных панелей или магнитол – этот программатор станет вашим верным помощником.

Одна из самых полезных фишек
Контроль напряжения на выводах в реальном времени. Эта функция позволяет сразу понять, правильно ли вы подключились к микросхеме и нужно ли поднимать одну из ножек. Ошибку подключения можно заметить ДО того, как что-то пойдёт не так – это реально спасает от головной боли.

Технические характеристики

• Совместимость с USB 2.0 и 1.1

• Один программно контролируемый выход питания 8-13V / 1mA

• Поддержка 3.3V и 5V микросхем

• В большинстве случаев не требуется внешнее питание

• 6 входов/выходов общего назначения с защитой по току и напряжению (12V / 10mA)

• Один выход питания 3.3/5V / 150mA с защитой по току

• Программирование регистра конфигурации Motorola HC11

• Функция самотестирования

• Возможность использования с адаптером для снятия защиты с BDM

Поддерживаемые микросхемы (полный список)

STMicroelectronics ST62
ST6240, ST6245, ST6249

NSC CR16
CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9

Motorola HC05
MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3, MC68HC05X16, MC68HC05X32

Motorola HC08
MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Motorola HC11
MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8

Motorola HC12
MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A

Motorola HCS12
MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

Freescale (Motorola) HCS12X
MC9S12XD64, MC9S12XD128, MC9S12XDG128, MC9S12XDP384, MC9S12XDP512, MC9S12XHZ256, MC9S12XHZ512

Atmel 8051 Architecture
AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-Bit
AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313, ATmega8515, ATmega8535

Microchip PIC12
PIC12F508, PIC12F509, PIC12F629, PIC12F675

Microchip PIC16
PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)

EEPROM I2C
24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

EEPROM Microwire
7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROM SPI
M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045

EEPROM Miscellaneous
CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102, 77005, 77007, BR9010, BR9020, BR9040, CAT64LC10, CAT64LC20, CAT64LC40, S-29190A, S-29290A, S-29390A

Texas Instruments
TMS370cx0x, TMS370cx5x, TMS375c006, TMS370cx36, TMS370cx42

Motorola BDM Locked
68HC912D60(A), 68HC912DG128(A), 68HC912DC128A

NEC
uPD780824/6/8, uPD780973/4, uPD780948/9

78K0 MCUs – могут быть запрограммированы в цепи или с помощью тестовой платы

Комплект поставки

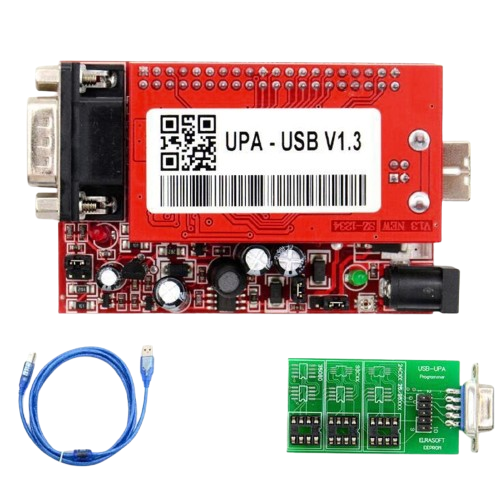

• Программатор UPA-USB Serial Programmer

• Диск с программным обеспечением

• 3 адаптера для микросхем

• USB кабель

Дополнительно может поставляться с комплектом адаптеров Nec/912, TMS.

Кому это нужно

• Специалистам по ремонту ЭБУ и автомобильной электроники

• Мастерам по восстановлению иммобилайзеров и ключей

• Диагностам, работающим с приборными панелями и магнитолами

• Чип-тюнерам для работы с защищёнными микросхемами

UPA-USB – проверенная временем рабочая лошадка с уникальной фишкой – контролем напряжения на выводах. Если вы часто имеете дело с выпайкой микросхем – берите, не пожалеете!
