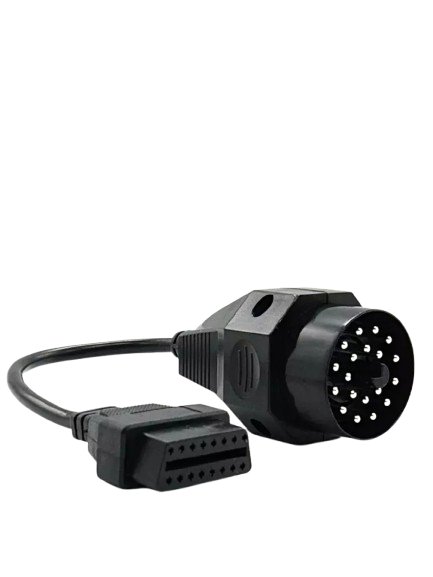

Адаптер-переходник OBD2 – BMW 20 pin

Назначение
Этот переходник позволяет подключить современный диагностический сканер со стандартным 16-контактным разъемом OBD2 к старым автомобилям BMW, у которых под капотом установлен круглый 20-контактный диагностический разъем . Без такого адаптера вы просто не сможете провести полноценную диагностику большинства BMW, выпущенных до 2001 года .

На каких автомобилях BMW работает
20-контактный круглый диагностический разъем устанавливался на автомобили BMW с конца 80-х до примерно 2000-2001 года, до перехода на стандартный OBD2 . Адаптер подходит для следующих моделей :

• Серия 3: E30, E36, E46 (до 2000 г.)

• Серия 5: E34, E39 (до 2000 г.)

• Серия 7: E32, E38

• Другие модели: E28, E31 (8 серия), E52 (Z8), E53 (X5), а также MINI R50, R52, R53

Техническая информация (распиновка)
Стандартная распиновка качественного переходника BMW 20 pin → OBD2 :

• OBD2 pin 4,5 (масса) → BMW 20 pin 19 (Ground)

• OBD2 pin 7 (K-Line) → BMW 20 pin 17, 20 (Diagnostic K-Line)

• OBD2 pin 15 (L-Line) → BMW 20 pin 15 (Diagnostic L-Line)

• OBD2 pin 16 (питание +12V) → BMW 20 pin 14 (Power)

Важные нюансы перед покупкой

1. Где находится разъем: 20-контактный диагностический разъем расположен под капотом, обычно с пассажирской стороны, в пластиковой круглой крышке с надписью «Diagnostics» .

2. Защитная крышка имеет значение: На некоторых моделях BMW сигналы не передаются на стандартный OBD2 разъем в салоне, если подкапотная диагностическая крышка не установлена на место . Убедитесь, что крышка на месте!

3. Не все переходники одинаковы: Дешевые адаптеры могут иметь неполную распиновку или плохие контакты. Выбирайте качественный переходник с полной распиновкой и надёжными разъемами.

4. Совместимость со сканером: Переходник работает с большинством диагностических приборов, поддерживающих протоколы K-Line и L-Line . Однако некоторые производители (например, Autel) рекомендуют использовать только свои оригинальные адаптеры для гарантии совместимости .

Кому пригодится этот адаптер

• Владельцам старых BMW для самостоятельной диагностики

• Сервисам, обслуживающим автомобили BMW 90-х и начала 2000-х годов

• Диагностам, работающим с мультимарочными сканерами

• Тем, кто покупает подержанный BMW и хочет проверить его перед покупкой

Хотите сами читать ошибки на своем старом BMW? Подключайте сканер через этот переходник — и узнаете реальное состояние двигателя, АКПП, ABS и других систем!
